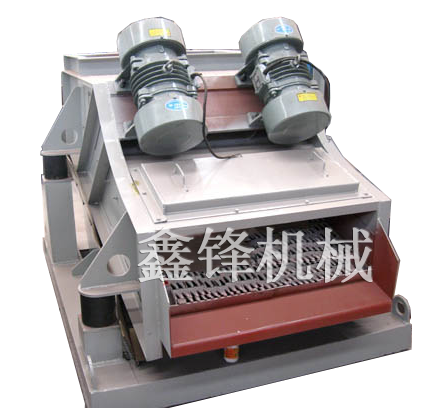

ZSG系列**重型筛电机式

分享到：

24小时服务热线
18695926789
0373-5570766

详细说明： 相关产品： 厂容厂貌： 在线订单：

　　工作原理与结构特点

　　ZSG系列**重型筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。

　　ZSG系列**重型筛由振动源、筛体、筛网、减振装置和底拖组成，筛机侧板采用**钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

　　安装与调试

　　a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。

　　b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。

　　c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。

　　d、短时开机，检查两台振动源转向，使其相反。

　　e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。

　　f、与其他障碍物间的距离不小于100mm。

　　使用与维护

　　a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。

　　b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。

　　c、空转运行后，应将各部位螺栓重新紧固一次。

　　d、正常运转后，定期检查各紧固件螺栓紧固状况。

　　e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。

　　筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

　　f、停车前应先停止给料，待筛面物料走完后再停车。

　　**重型筛安装图

ZSG系列**重型筛电机式

技术参数表（配用激振器）

外型尺寸表（配用激振器）
