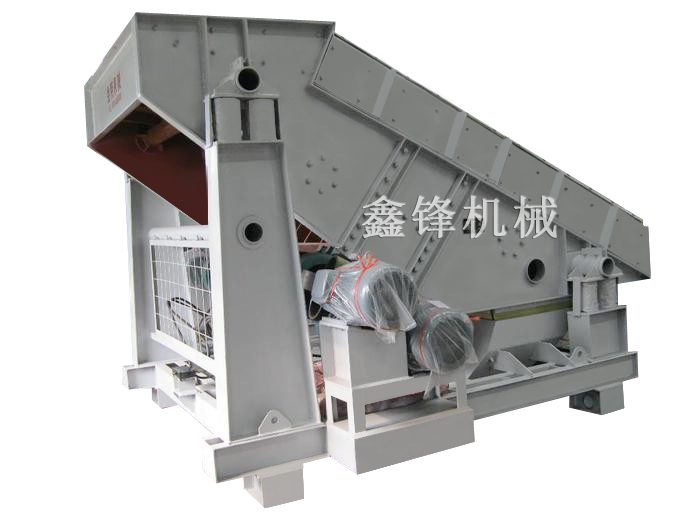

BZS系列弹臂振动筛

类 别: 振动设备

描 述: 新乡市鑫锋机械有限公司主要从事振动筛分、输送、给料及其配件、’配套设备,详情咨询韩经理18695930777,专业生产振动筛,矿用振动筛,高频振动脱水筛,HBS环保筛,BZS系列弹臂振动筛等。鑫锋机械具备机械加工、焊接、装配、检测计量等先进装备200余台(套)。加工设备精良,检测手段齐全,确保产品具有卓越的性能及可靠的使用质量。

分享到:
24小时服务热线
18695926789
0373-5570766

BZS系列弹臂振动筛

一、用途和特点

  BZS系列弹臂振动筛是一种新型的筛分设备,它广泛应用于矿山、煤炭、电力 、冶金、建材、耐火等各行各业对大物料及中、注颗粒物料的分级作业。

二、矿筛网主要特点

  由于筛网具有二次振动效果,筛网巧妙的配有击打装置,结构设计合理,筛孔的形状、尺寸高频变化,因此具有以下特点:

1、筛网不堵孔、不卡料,筛分效率高达85%以上;

2、筛网耐磨性强,是梳齿的2倍;

3、返矿粉末中超颗粒量拉制在10%左右;

4、填补了原梳齿筛随使用时间的延长筛孔磨大,造成返矿中的超粒急剧增加,导致的资源浪费问题;

5、筛网更换方便,维修简单

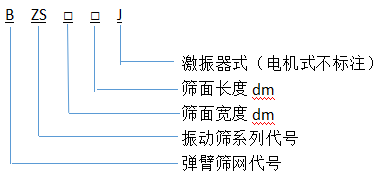

三、型号说明

 blob

四、矿筛网主要特点

1、具有上述矿筛特点

2、采用橡胶陶瓷复合筛网,搞腐蚀、耐磨损、寿命长。

五、由于振动筛结构设计合理,所需要振动强度是其他筛型的1/2,具有以下优点:

1、整机重量轻,是其他筛型的60%;

2、耗电低,是其他筛型的60%;

3、减少了筛分过程中细小颗粒的产生;

4、扬尘少,便于防尘。

六、工作原理和结构

  筛箱依靠两台相同的振动电机或普通电机带激振器驱动做相反方向自同步旋转,使支承在减振器上的整个筛机做直线拔,物料从入料端落入筛后,迅速前进、松散、透筛、完成筛分作业。

  本机由筛箱、振动电机(激振器)、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。

  本系列筛机采用高性能、高寿命HZD系列振动电机或激振器作激振源,调节振动源激振力的大小,可以改变筛机的振幅。调整方法参看HZD系列振动电机说明书。

  减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘架等组成。本系列振动筛激振源安装方式可分为上振式和下振式,减振器安装方式可分为座式或吊挂式,还可以根据用户需要进行设计制造。

七、技术参数

电机式

型号

筛面面积

筛面倾角

给料粒度

筛孔尺寸

处理量

振频

双振幅

配用电机

mm

mm

t/h

Hz

mm

型号

功率kw

电压v

BZS-0918

1.62

28

150

3

30-80

16

0.5

HZD-41-6C

1.5

380

BZS-1020

2

28

5

30-120

HZD-41-6C

1.5

BZS-1022

2.2

28

10

30-140

HZD-41-6C

1.5

BZS-1222

2..64

28

15

30-160

HZD-51-6C

1.5

BZS-1224

2.88

28

20

30-200

HZD-51-6C

1.5



激振器式

型号

筛面面积

筛面倾角

给料粒度

筛孔尺寸

处理量

振频

双振幅

配用电机

mm

mm

t/h

Hz

mm

型号

功率kw

电压v

BZS-1230

3.6

28

200

3

100-200

12

0.5

HZD-61-6C

3.7

380

BZS-1530

4.5

28

5

100-260

HZD-71-6C

5.5

BZS-1536

5.4

28

10

150-320

HZD-71-6C

5.5

BZS-1542

6.3

28

15

150-320

HZD-71-6C

5.5

BZS-1836

6.48

28

20

180-360

HZD-81-6C

10

BZS-1842

7.56

28

25

200-400

HZD-81-6C

10
