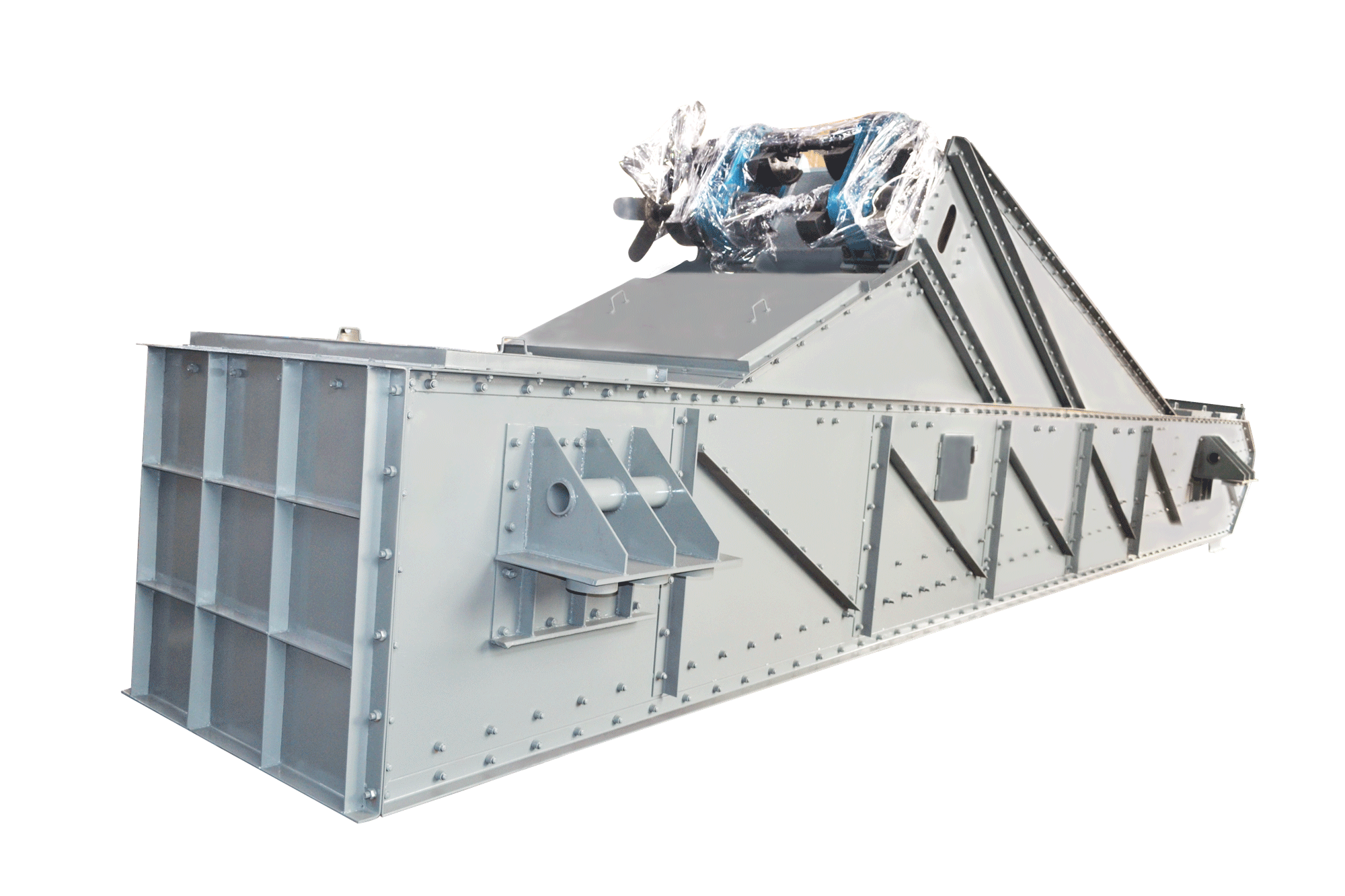

大型振动布料机

类 别: 振动设备

描 述: 振动布料机是鑫锋公司根据用户需要,吸取国内外**技术开发的产品。该系列筛的筛箱运动轨迹为直线,适用于媒、石灰石、碎石、砂砾、金属或非金属矿厂及其他物料的筛分。

分享到:
24小时服务热线
18695926789
0373-5570766

一、产品简介

振动布料机是我厂根据用户需要,吸取国内外**技术开发的产品。其振动参数与德国KHD公司生产的筛机相似。

该系列筛的筛箱运动轨迹为直线,适用于媒、石灰石、碎石、砂砾、金属或非金属矿厂及其他物料的筛分。

二、工作原理及结构特点

该系列筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。振动器安装在筛箱上,由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。

筛网是主要易损件。根据物料品种和用户要求,可采用棒条筛板,高猛钢编织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。

该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

电动机安装在筛框的左侧,也可以安装在筛框的右侧,如果无特殊要求,制造厂按物料运动方向的右侧安装供货。

三、安装

安装前,要检查零部件是否完好、齐全。并对筛机安装基础进行**清理检查。

为防止积水和弹簧间堆积灰尘杂料。四个弹簧支承面、传动平台支承面应高出地面250-300mm

安装基础上的预埋钢板和地脚螺栓由用户自备。四个弹簧支承座下的预埋钢板须在同一水面内,在长度方向上的平面误差不小于5mm。在宽度方向不大于2mm

弹簧在安装前,应对外形尺寸及刚度值进行检查,以保证各组弹簧的刚度和高度保持一致。弹簧安装好后要求所有弹簧与上下支承面保持垂直。

激振器与筛箱在出厂时已装好并一起发运,安装现场须对原装配情况进行检查,并重新紧固连接件,若安装时已超过设备出厂时间六个月,应将激振器拆开将各零件清洗后重新组装,在轴承的迷宫槽内注入适量的2#锂基脂。重新安装激振器时,要保证同轴各组偏心块的对称中心线在同一平面内振动器装配完毕后,用手转动偏心块,如阻力过大或有卡死现象,必须找出原因加以调整。

安装电机时,要保证电机中心线与筛箱上激振器的中心线同轴。空载时在垂直方向上前者应以后者低2-3mm

安装万向联轴器时,先将内外花键清洗干净,涂上适量的二硫化钼3号钙基脂。各部位就位后反复拧紧螺栓。

激振器润滑油管与筛体连接须用软管。
